Фланцевые заглушки купить в интернет-магазине "Завод Трубопроводной Арматуры"

Фильтр

1470

Диаметры (Ду): от 10 до 1200 мм

Марки сталей: ст.3, ст.20, 17Г1С, 09Г2С, 13ХФА, 15Х5М, 08/12Х18Н10Т, 10Х17Н13М2Т

К отгружаемой продукции прилагаются:
- Сертификат соответствия;
- Паспорт качества.

Заполните форму или отправьте заявку на e-mail:
zakaz@zavodtpa.com

Заглушка фланцевая стальная 1-10-0,6 (6 кгс/см2) ст. 08Х18Н10Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-0,6 (6 кгс/см2) ст. 08Х18Н10Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	08Х18Н10Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	0,6 (6 кгс/см2)

Заглушка фланцевая стальная 1-10-0,6 (6 кгс/см2) ст. 09Г2С, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-0,6 (6 кгс/см2) ст. 09Г2С, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	09Г2С
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	0,6 (6 кгс/см2)

Заглушка фланцевая стальная 1-10-0,6 (6 кгс/см2) ст. 10Х17Н13М2Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-0,6 (6 кгс/см2) ст. 10Х17Н13М2Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	10Х17Н13М2Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	0,6 (6 кгс/см2)

Заглушка фланцевая стальная 1-10-0,6 (6 кгс/см2) ст. 12Х18Н10Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-0,6 (6 кгс/см2) ст. 12Х18Н10Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	12Х18Н10Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	0,6 (6 кгс/см2)

Заглушка фланцевая стальная 1-10-0,6 (6 кгс/см2) ст. 13ХФА, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-0,6 (6 кгс/см2) ст. 13ХФА, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	13ХФА
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	0,6 (6 кгс/см2)

Заглушка фланцевая стальная 1-10-0,6 (6 кгс/см2) ст. 15Х5М, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-0,6 (6 кгс/см2) ст. 15Х5М, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	15Х5М
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	0,6 (6 кгс/см2)

Заглушка фланцевая стальная 1-10-0,6 (6 кгс/см2) ст. 20, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-0,6 (6 кгс/см2) ст. 20, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	Ст20
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	0,6 (6 кгс/см2)

Заглушка фланцевая стальная 1-10-1,0 (10 кгс/см2) ст. 08Х18Н10Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,0 (10 кгс/см2) ст. 08Х18Н10Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	08Х18Н10Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,0 (10 кгс/см2)

Заглушка фланцевая стальная 1-10-1,0 (10 кгс/см2) ст. 09Г2С, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,0 (10 кгс/см2) ст. 09Г2С, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	09Г2С
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,0 (10 кгс/см2)

Заглушка фланцевая стальная 1-10-1,0 (10 кгс/см2) ст. 10Х17Н13М2Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,0 (10 кгс/см2) ст. 10Х17Н13М2Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	10Х17Н13М2Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,0 (10 кгс/см2)

Заглушка фланцевая стальная 1-10-1,0 (10 кгс/см2) ст. 12Х18Н10Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,0 (10 кгс/см2) ст. 12Х18Н10Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	12Х18Н10Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,0 (10 кгс/см2)

Заглушка фланцевая стальная 1-10-1,0 (10 кгс/см2) ст. 13ХФА, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,0 (10 кгс/см2) ст. 13ХФА, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	13ХФА
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,0 (10 кгс/см2)

Заглушка фланцевая стальная 1-10-1,0 (10 кгс/см2) ст. 15Х5М, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,0 (10 кгс/см2) ст. 15Х5М, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	15Х5М
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,0 (10 кгс/см2)

Заглушка фланцевая стальная 1-10-1,0 (10 кгс/см2) ст. 20, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,0 (10 кгс/см2) ст. 20, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	Ст20
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,0 (10 кгс/см2)

Заглушка фланцевая стальная 1-10-1,6 (16 кгс/см2) ст. 08Х18Н10Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,6 (16 кгс/см2) ст. 08Х18Н10Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	08Х18Н10Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,6 (16 кгс/см2)

Заглушка фланцевая стальная 1-10-1,6 (16 кгс/см2) ст. 09Г2С, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,6 (16 кгс/см2) ст. 09Г2С, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	09Г2С
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,6 (16 кгс/см2)

Заглушка фланцевая стальная 1-10-1,6 (16 кгс/см2) ст. 10Х17Н13М2Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,6 (16 кгс/см2) ст. 10Х17Н13М2Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	10Х17Н13М2Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,6 (16 кгс/см2)

Заглушка фланцевая стальная 1-10-1,6 (16 кгс/см2) ст. 12Х18Н10Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,6 (16 кгс/см2) ст. 12Х18Н10Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	12Х18Н10Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,6 (16 кгс/см2)

Заглушка фланцевая стальная 1-10-1,6 (16 кгс/см2) ст. 13ХФА, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,6 (16 кгс/см2) ст. 13ХФА, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	13ХФА
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,6 (16 кгс/см2)

Заглушка фланцевая стальная 1-10-1,6 (16 кгс/см2) ст. 15Х5М, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,6 (16 кгс/см2) ст. 15Х5М, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	15Х5М
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,6 (16 кгс/см2)

Заглушка фланцевая стальная 1-10-1,6 (16 кгс/см2) ст. 20, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-1,6 (16 кгс/см2) ст. 20, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	Ст20
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	1,6 (16 кгс/см2)

Заглушка фланцевая стальная 1-10-2,5 (25 кгс/см2) ст. 08Х18Н10Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-2,5 (25 кгс/см2) ст. 08Х18Н10Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	08Х18Н10Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	2,5 (25 кгс/см2)

Заглушка фланцевая стальная 1-10-2,5 (25 кгс/см2) ст. 09Г2С, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-2,5 (25 кгс/см2) ст. 09Г2С, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	09Г2С
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	2,5 (25 кгс/см2)

Заглушка фланцевая стальная 1-10-2,5 (25 кгс/см2) ст. 10Х17Н13М2Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-2,5 (25 кгс/см2) ст. 10Х17Н13М2Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	10Х17Н13М2Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	2,5 (25 кгс/см2)

Заглушка фланцевая стальная 1-10-2,5 (25 кгс/см2) ст. 12Х18Н10Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-2,5 (25 кгс/см2) ст. 12Х18Н10Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	12Х18Н10Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	2,5 (25 кгс/см2)

Заглушка фланцевая стальная 1-10-2,5 (25 кгс/см2) ст. 13ХФА, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-2,5 (25 кгс/см2) ст. 13ХФА, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	13ХФА
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	2,5 (25 кгс/см2)

Заглушка фланцевая стальная 1-10-2,5 (25 кгс/см2) ст. 15Х5М, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-2,5 (25 кгс/см2) ст. 15Х5М, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	15Х5М
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	2,5 (25 кгс/см2)

Заглушка фланцевая стальная 1-10-2,5 (25 кгс/см2) ст. 20, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-2,5 (25 кгс/см2) ст. 20, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	Ст20
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	2,5 (25 кгс/см2)

Заглушка фланцевая стальная 1-10-4,0 (40 кгс/см2) ст. 08Х18Н10Т, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-4,0 (40 кгс/см2) ст. 08Х18Н10Т, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	08Х18Н10Т
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	4,0 (40 кгс/см2)

Заглушка фланцевая стальная 1-10-4,0 (40 кгс/см2) ст. 09Г2С, АТК 24.200.02-90 (фланец глухой)

Заглушка фланцевая 1-10-4,0 (40 кгс/см2) ст. 09Г2С, АТК 24.200.02-90

В наличии

Производитель	ООО "УЗТПА"
Стандарт	АТК 24.200.02-90
Марка стали	09Г2С
Ду/DN — условный диаметр, мм	10
Ру/PN — условное давление, МПа	4,0 (40 кгс/см2)

Обратите внимание: также рекомендуем заказать у нас комплектующие элементы (прокладки и крепёж) необходимые для фланцевого соединения. Это позволит Вам:

- Получить цены от производителя;
- Сократить транспортные расходы;
- Укомплектовать заказ на одном складе - это удобно;
- Приобрести сертифицированную продукцию.

Для корректного подбора комплекта ответных фланцев, воспользуйтесь калькулятором.

Назначение

Фланцевая заглушка – это элемент, выполняющий функцию перекрытия концевых отверстий и герметизации внутреннего объёма трубопровода. Данный элемент представляет собой стальной диск, который крепится к фланцу приваренному на конец трубы при помощи болтов и шпилек.

Для герметизации трубопровода используются специальные прокладки.

Метод производства: Горячая штамповка.

Исполнения:

Исполнение 1 - заглушки с соединительным выступом на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см²);
Исполнение 2 - заглушки с выступом на условное давление от 1,0 до 6,3 МПа (от 10 до 63 кгс/см²);
Исполнение 3 - заглушки с шипом на условное давление от 0,6 до 6,3 МПа (от 6 до 63 кгс/см²), кроме размеров уплотнительных поверхностей под фторопластовые прокладки, которые должны соответствовать указанным в табл. 17;
Исполнение 4 - заглушки под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (от 63 до 160 кгс/см²);
Исполнение 5 - заглушки с впадиной на условное давление 4,0 МПа (40 кгс/см²).

Отрасли применения:

Нефтегазовая;
Химическая;
Энергетическая.

Условия применения:

Условное давление от 0,6 до 16,0 МПа;
Температура рабочей среды от -70 до +600°C.

Пример условного обозначения:

Круглая заглушка исполнения 3 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см²) из стали 09Г2С:
Заглушка 3 - 100 - 0,6 - 09Г2С АТК 24.200.02-90

То же, квадратной:
Заглушка квадратная 3 - 100 - 0,6 - 09Г2С АТК 24.200.02-90

То же, под фторопластовую прокладку:
Заглушка 3 - 100 - 0,6ф - 09Г2С АТК 24.200.02-90

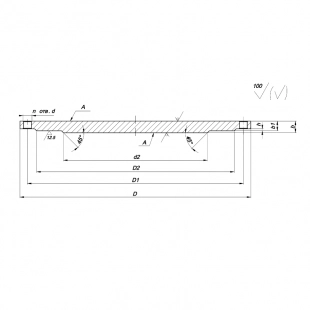

Конструкция и размеры

Заглушки на условное давление 1,0 МПа (10 кгс/см²); 1,6 МПа (16 кгс/см²); 2,5 МПа (25 кгс/см²) с условными проходами от 10 до 50 мм включительно принимать на условное давление 4,0 МПа (40 кгс/см²).

Заглушки на условное давление 1,0 МПа (10 кгс/см²) с условными проходами от 65 до 150 мм включительно принимать на условное давление 1,6 МПа (16 кгс/см²).

Заглушки на условное давление 2,5 МПа (25 кгс/см²) с условными проходами от 65 до 150 мм включительно принимать на условное давление 4,0 МПа (40 кгс/см²).

Заглушки на условное давление 6,3 МПа (63 кгс/см²); 10,0 МПа (100 кгс/см²) с условными проходами от 15 до 40 мм включительно принимать на условное давление 16,0 МПа (160 кгс/см²) (относится только к исполнению 4).

Примечание. Шероховатость поверхностей А для заглушек из поковок Rа меньше или равна 100 мкм.

Черт. 1 - Исполнение 1

Таблица 1 - Исполнение 1 Давление (Ру) 0,6 МПа (6 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	75	50	35	12	10	2	6	11	4	М10	0,3
15	80	55	40				10				0,4
20	90	65	50				16				0,5
25	100	75	60				22				0,6
32	120	90	70	14	12		28	14		М12	1
40	130	100	80			3	36				1,1
50	140	110	90				46				1,3
65	160	130	110				60				1,7
80	185	150	128				76	18		М16	2,3
100	205	170	148				94				2,8
125	235	200	178	16	14		118		8		4,4
150	260	225	202				142				5,5
200	315	280	258				196				8,3
250	370	335	312	16	14	3	244	18	12	М16	11,6
300	435	395	365	18	15	4	294	22		М20	17,4
350	485	445	415	18	15		344				22,1
400	535	495	465	20	17		390		16		30,6
450	590	550	520	22	19		440				41,8
500	640	600	570	22	19		490				49,7
600	755	705	670	24	20	5	590	26	20	М24	74
800	975	920	880	30	26		780	30	24	М27	159,3
1000	1175	1120	1080	36	32		980	30	28	М27	285,5
1200	1400	1340	1295	40	36		1180	33	32	М30	454,2

Таблица 2 - Исполнение 1 Давление (Ру) 1,0 МПа (10 кгс/см²)

Размеры в миллиметрах

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	335	295	268	16	14	3	196	22	8	М20	9,2
250	390	350	320	18	16	3	244		12		14,4
300	440	400	370	20	17	4	294		12		20,1
350	500	460	430	22	19		344		16		29,3
400	565	515	482	24	21		390	26	16	М24	41
450	615	565	532	24	21		440		20		48,9
500	670	620	585	26	23		490				64
600	780	725	685	30	26	5	590	30		М27	99,6
800	1010	950	905	40	36		780	33	24	М30	230,4
1000	1220	1160	1110	45	41		980	33	28	М30	385,5
1200	1455	1380	1330	55	51		1180	39	32	М36	675,7

* Заглушки Ду 10-50 мм принимать по табл. 5 на Ру 4,0 МПа, Ду 65-150 мм принимать по табл. 3 на Ру 1,6 МПа.

Таблица 3 - Исполнение 1 Давление (Ру) 1,6 МПа (16 кгс/см²)

Размеры в миллиметрах

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
65	180	145	122	16	14	3	60	18	4	М16	2,5
80	195	160	133				76		4		3
100	215	180	158				94		8		3,6
125	245	210	184				118				4,8
150	280	240	212	18	16		142	22		М20	7,1
200	335	295	268	18	16		196	22	12	М20	10,4
250	405	355	320	22	20		244	26		М24	19
300	460	410	370	24	21	4	294				26,4
350	520	470	430	26	23		344		16		37,3
400	580	525	482	30	27		390	30	16	М27	54,3
450	640	585	532	30	27		440	30	20	М27	66,2
500	710	650	585	36	33		490	33	20	М30	99,2
600	840	770	685	40	36	5	590	39	20	М36	152,2
800	1020	950	905	50	46		780	39	24	М36	294,2
1000	1255	1170	1110	60	56		980	45	28	М42	539,3
1200	1485	1390	1330	70	66		1180	52	2	М48	885,9

* Заглушки Ду 10-50 мм принимать по табл. 5 на Ру 4,0 МПа.

Таблица 4 - Исполнение 1 Давление (Ру) 2,5 МПа (25 кгс/см²)

Размеры в миллиметрах

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	360	310	278	24	22	3	196	26	12	М24	16,2
250	425	370	335	30	27	3	244	30	12	М27	29,1
300	485	430	390	30	27	4	294	30	16	М27	36,8
350	550	490	450	36	33		344	33		М30	58,3
400	610	550	505	40	37		390				81,4
450	660	600	555	40	37		440		20		95,5
500	730	660	615	45	42		490	39		М36	131,6
600	840	770	720	50	46	5	590	39		М36	195,4
800	1075	990	930	60	56	5	780	45	24	М42	389,9

* Заглушки Ду 10-150 мм принимать по табл. 5 на Ру 4,0 МПа.

Таблица 5 - Исполнение 1 Давление (Ру) 4,0 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	90	60	42	14	12	2	6	14	4	М12	0,5
15	95	65	47	14	12		10				0,6
20	105	75	58	16	14		16				0,8
25	115	85	68	16	14		22				1
32	135	100	78	18	16		28	18		М16	1,6
40	145	110	88			3	36				1,8
50	160	125	102				46				2,2
66	180	145	122	20	18		60		8		3,1
80	195	160	133	20	18		76				3,7
100	230	190	158	22	20		94	22		М20	5,8
125	270	220	184	24	22		118	26		М24	8,8
150	300	250	212	26	24		142	26		М24	12,1
200	375	320	285	30	28		196	30	12	М27	22,1
250	445	385	345	36	34		244	33	12	М30	38,4
300	510	450	410	40	37	4	294		16		55,2
350	570	510	465	45	42		344				79,7
400	655	585	535	50	47		390	39		М36	117,3
450	680	610	560	50	47		440	39	20	М36	125,9
500	755	670	615	55	52		490	45	20	М42	170,6

Примечание к табл. 1-5. Масса подсчитана при плотности материала - 7850 кг/м³.

Примечание. Шероховатость поверхностей А для заглушек из поковок Rа меньше или равно 100 мкм.

Черт. 2 - Исполнение 2

Таблица 6 - Исполнение 2 Давление (Ру) 1,0 МПа (10 кгс/см²)

Размеры в миллиметрах

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	335	295	259	16	14	4	196	22	8	20	8,8
250	390	350	312	18	16	4	244		12		14
300	440	400	363	20	17	5	294		12		19,4
350	500	460	421	22	19		344		16		28,4
400	565	515	473	24	21		390	26	16	24	39,6
450	615	565	523	24	21		440		20		47,7
500	670	620	575	26	23		490				64,1
600	780	725	677	30	25	6	590	30		27	96
800	1010	950	877	40	35	6	780	33	24	30	223,7

* Заглушки Ду 10-50 мм принимать по табл. 9 на Ру 4,0 МПа, Ду 65-150 мм по табл. 7 на Ру 1,6 МПа

Таблица 7 - Исполнение 2 Давление (Ру) 1,6 МПа (16 кгс/см²)

Размеры в миллиметрах

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
65	180	145	109	16	14	4	60	18	4	M16	2,3
80	195	160	120				76		4		2,7
100	215	180	149				94		8		3,4
125	245	210	175				118				4,5
150	280	240	203	18	16		142	22		M20	6,8
200	335	295	259	18	16		196	22	12	M20	10
250	405	355	312	22	20		244	26		М24	18,6
300	460	410	363	24	21	5	294				25,8
350	520	470	421	26	23		344		16		36,5
400	580	525	473	30	27		390	30	16	М27	53,4
450	640	585	523	30	27		440	30	20	М27	65,1
500	710	650	575	36	33		490	33		М30	97,9
600	840	770	677	40	35	6	590	39		М36	148,3
800	1020	950	877	50	45	6	780	39	24	М36	288,4

Таблица 8 - Исполнение 2 Давление (Ру) 2,5 МПа (25 кгс/см²)

Размеры в миллиметрах

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	360	310	259	24	22	4	196	26	12	М24	15,7
250	425	370	312	30	28	4	244	30	12	М27	28,3
300	485	430	363	30	27	5	294	30	16	М27	35,6
350	550	490	421	36	33		344	33		М30	56,9
400	610	550	473	40	37		390				79,7
450	660	600	523	40	37		440		20		93,6
500	730	660	575	45	42		490	39		М36	129,3
600	840	770	677	50	45	6	590	39		М36	189,9
800	1075	990	877	60	55	6	780	45	24	М42	381,4

Примечание к табл. 7, 8:

* Заглушки Ду 10-50 мм принимать по табл. 9 на Ру 4,0 МПа.

** Заглушки Ду 65-150 мм принимать по табл. 9 на Ру 4,0 МПа.

Таблица 9 - Исполнение 2 Давление (Ру) 4,0 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	90	60	34	14	12	4	6	14	4	М12	0,4
15	95	65	39	14	12		10				0,5
20	105	75	50	16	14		16				0,7
25	115	85	57	16	14		22				0,8
32	135	100	65	18	16		28	18		М16	1,4
40	145	110	75		17		36				1,8
50	160	125	87		17		46				2,2
65	180	145	108	20	18		60		8		3
80	195	160	120	20	18		76				3,5
100	230	190	149	22	20		94	22		М20	5,5
125	270	220	175	24	22		118	26		М24	8,5
	300	250	203	26	24		142	26		М24	11,7
	375	320	259	30	28		196	30	12	М27	21,4
250	445	385	312	36	34		244	33	12	М30	37,4
300	510	450	363	40	37	5	294		16		53,6
350	570	510	421	45	42		344				77,8
400	655	585	473	50	47		390	39		М36	114,5
450	680	610	523	50	47		440	39	20	М36	123,9
500	755	670	575	55	50		490	45	20	М42	164,4

Таблица 10 - Исполнение 2 Давление (Ру) 6,3 МПа (63 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	100	70	34	18	16	4	6	14	4	М12	0,7
15	105	75	39	18	16		10	14		М12	0,8
20	125	90	50	20	18		16	18		М16	1,3
25	135	100	57	22	20		22	18		М16	1,8
32	150	110	65	22	20		28	22		М20	2,2
40	165	125	75	24	22		36				3
50	175	135	87	24	22		46				3,4
65	200	160	109	28	26		60		8		5,3
80	210	170	120				76				5,9
100	250	200	149				94	26		М24	8,4
125	295	240	175	32	30		118	30		М27	13,8
150	340	280	203	36	34		142	33		М30	21,1
200	405	345	259	40	38		196	33	12	М30	33,8
250	470	400	312	45	43		244	39	12	М36	51,9
300	530	460	363	50	47	5	294		16		72,1
350	595	525	421	55	52		344				103,2
400	670	585	473	60	57		390	45		М42	143,2
500	800	705	575	70	65		490	52	20	М48	234,2
600	925	820	677	80	75	6	590	56	20	М52	364,9

Примечание к табл. 6-10: Масса подсчитана при плотности материала - 7850 кг/м³.

Примечания к чертежу:

1. Шероховатость поверхностей А для заглушек из поковок Rа меньше или равно 100 мкм;

2. * для фторопластовых прокладок - 6,3.

Черт. 3 - Исполнение 3

Таблица 11 - Исполнение 3 Давление (Ру) 0,6 МПа (6 кгс/см²)

Размеры в миллиметрах

D_y

D₁

D₃

D₄

b₁

d₂

Номинальный диаметр
болтов или шпилек

Масса, кг,
не более

М10

0,3

0,4

100

0,5

120

M12

0,7

130

100

0,9

140

110

1,1

160

130

100

1,4

185

150

101

115

M16

1,9

100

205

170

117

137

2,9

125

235

200

146

166

118

3,9

150

260

225

171

191

142

4,9

200

315

280

229

249

196

7,5

250

370

335

283

303

244

10,6

300

435

395

336

356

294

М20

16,4

350

485

445

386

406

344

20,9

400

535

495

436

456

390

28,4

450

590

550

489

509

440

39,2

500

640

600

541

561

490

46,8

600

755

705

635

661

590

М24

71,5

800

975

920

841

867

780

М27

154,9

Таблица 12 - Исполнение 3 Давление (Ру) 1,0 МПа (10 кгс/см²)

Размеры в миллиметрах

D_y

D₁

D₃

D₄

b₁

d₂

Номинальный диаметр
болтов или шпилек

Масса, кг,
не более

200

335

295

239

259

196

М20

8,3

250

390

350

292

312

244

13,3

300

440

400

343

363

294

18,4

350

500

460

395

421

344

27,2

400

565

515

447

473

390

M24

38,1

450

615

565

497

523

440

500

670

620

549

575

490

62,2

600

780

725

651

677

590

M27

93,2

800

1010

950

851

877

780

M30

219,4

* Заглушки Ду 10-50 мм принимать по табл. 15 на Ру 4,0 МПа, Ду 65-150 мм по табл. 13 на Ру 1,6 МПа.

Таблица 13 - Исполнение 3 Давление (Ру) 1,6 МПа (16 кгс/см²)

Размеры в миллиметрах

D_y*

D₁

D₃

D₄

b₁

d₂

Номинальный диаметр
болтов или шпилек

Масса, кг,
не более

180

145

109

М16

2,2

195

160

106

120

2,6

100

215

180

129

149

3,2

125

245

210

155

175

118

4,5

150

280

240

183

203

142

М20

6,4

200

335

295

239

259

196

10,8

250

405

355

292

312

244

М24

17,8

300

460

410

343

363

294

24,6

350

520

470

395

421

344

35,1

400

580

525

447

473

390

М27

51,6

450

640

585

497

523

440

63,1

500

710

650

549

575

490

М30

95,6

600

840

770

651

677

590

М36

144,8

800

1020

950

851

877

780

283,1

Таблица 14 - Исполнение 3 Давление (Ру) 2,5 МПа (25 кгс/см²)

Размеры в миллиметрах

D_y**

D₁

D₃

D₄

b₁

d₂

Номинальный диаметр
болтов или шпилек

Масса, кг,
не более

200

360

310

239

259

196

М24

15,1

250

425

370

292

312

244

М27

27,5

300

485

430

343

363

294

34,5

350

550

490

395

421

344

М30

55,5

400

610

550

447

473

390

77,9

450

660

600

497

523

91,7

500

730

660

549

575

490

М36

127

600

840

770

651

677

590

190,7

800

1075

990

851

877

780

М42

382,6

Примечание к табл. 13, 14:

* Заглушки Ду 10-50 мм принимать по табл. 15 на Ру 4,0 МПа.

** Заглушки Ду 65-150 мм принимать по табл. 15 на Ру 4,0 МПа.

Таблица 15 - Исполнение 3 Давление (Ру) 4,0 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	90	60	24	34	14	12	4	6	14	4	М12	0,4
15	95	65	29	39	14	12		10				0,5
20	105	75	36	50	16	14		16				0,7
25	115	85	43	57	16	14		22				0,8
32	135	100	51	65	18	16		28	18		М16	1,4
40	145	110	61	75				36				1,6
50	160	125	73	87				46				1,9
65	180	145	95	109	20	18		60		8		2,8
80	195	160	106	120	20	18		76				3,3
100	230	190	129	149	22	20		94	22		М20	5,3
125	270	220	155	175	24	22		118	26		М24	8,2
150	300	250	183	203	26	24		142	26		М24	11,3
200	375	320	239	259	30	28		195	30	12	М27	20,8
250	445	385	292	312	36	34		244	33	12	М30	36,6
300	510	450	343	363	40	37	5	294		16		52,4
350	570	510	395	421	45	42		344				76,4
400	655	585	447	473	50	47		390	39		М36	112,8
450	680	610	497	523	50	47		440	39	20	М36	123,5
500	755	670	549	575	55	50		490	45	20	М42	162

Таблица 16 - Исполнение 3 Давление (Ру) 6,3 МПа (63 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	100	70	24	34	18	16	4	6	14	4	М12	0,7
15	105	75	29	39	18	16		10	14		М12	0,8
20	125	90	36	50	20	18		16	18		М16	1,3
25	135	100	43	57	22	20		22	18		М16	1,8
32	150	110	51	65	22	20		28	22		М20	2
40	165	125	61	75	24	22		36				2,9
50	175	135	73	87	24	22		46				3,3
65	200	160	95	109	28	26		60		8		5,1
80	210	170	106	120				76				5,8
100	250	200	123	149				94	26		М24	8,2
125	295	240	155	175	32	30		118	30		М27	13,5
150	340	280	183	203	36	34		142	33		М30	20,7
200	405	345	239	259	40	38		196	33	12	М30	33,3
250	470	400	292	312	45	43		244	39	12	М36	51,2
300	530	460	343	363	50	47	5	294		16		70,9
350	595	525	395	421	55	52		344				101,8
400	670	585	447	473	60	57		390	45		М42	141,5
500	800	705	549	575	70	65		490	52	20	М48	231,9
600	925	820	651	677	80	75	6	590	56	20	М52	361,3

Таблица 17 - Размеры уплотнительных поверхностей под фторопластовые прокладки

Размеры в миллиметрах

D_y	D₃		D₄		h
	Ру, МПа (кгс/см²)
	0,6 (6)	≥1,0 (10)	0,6 (6)	≥1,0 (10)
10	18	23	30	35	4
15	22	28	34	40
20	32	35	44	51
25	40	42	52	58
32	48	50	60	66
40	54	60	70	76
50	65	72	81	88
65	85	94	101	110
80	100	105	116	121
100	116	128	138	150	6
125	145	154	167	176
150	170	182	192	204
200	228	238	250	260
250	282	291	304	313
300	335	342	357	364
350	385	394	407	422
400	435	446	457	474
450	488	496	510	524
500	540	548	562	576
600	634	650	662	678

Примечание к табл. 11-16: Масса подсчитана при плотности материала - 7850 кг/м³.

Примечание. Шероховатость поверхностей А для заглушек из поковок Rа меньше или равно 100 мкм.

Черт. 4 - Исполнение 4

Таблица 18 - Исполнение 4 Давление (Ру) 6,3 МПа (63 кгс/см²)

Размеры в миллиметрах

D_y

D₁

D₂

b₁

D₈

b₂

h₂

d₂

Номинальный диаметр
болтов или шпилек

Масса, кг,
не более

175

135

102

М20

3,8

200

160

132

110

4,9

210

170

133

115

6,4

100

250

200

170

145

М24

9,3

125

295

240

205

175

118

М27

150

340

280

240

205

142

М30

21,5

200

405

345

285

265

196

34,2

250

470

400

345

320

244

М36

51,6

300

530

460

410

375

294

65,3

350

595

525

465

420

344

94,3

400

670

585

535

480

390

М42

132

450

730

650

590

520

440

172

* Заглушки Ду 10-40 мм принимать по табл. 20 на Ру 16,0 МПа.

Таблица 19 - Исполнение 4 Давление (Ру) 10,0 МПа (100 кгс/см²)

Размеры в миллиметрах

D_y*

D₁

D₂

b₁

D₈

b₂

h₂

d₂

Номинальный диаметр
болтов или шпилек

Масса, кг,
не более

195

145

102

M24

5,5

220

170

140

110

8,5

230

180

150

115

9,4

100

265

210

175

145

M27

12,5

125

310

250

210

175

118

М30

19,6

150

350

290

250

205

142

28,1

200

430

360

285

265

196

М36

47,8

250

500

430

345

320

244

73,7

300

585

500

410

375

294

М42

106

350

655

560

465

420

5,8

344

М48

156

400

715

620

535

480

390

205

* Заглушки Ду 10-40 мм принимать по табл. 20 на Ру 16,0 МПа.

Таблица 20 - Исполнение 4 Давление (Ру) 16,0 МПа (160 кгс/см²)

Размеры в миллиметрах

D_y*	D	D₁	D₂	b	b₁	h	D₈	b₂	h₂	r	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
15	105	75	55	26	24	2	35	9	6,5	2,8	10	14	4	М12	1,4
20	125	90	58	28	26		45				16	18		М16	2,2
25	135	100	68	30	28		50				22	18		М16	2,8
32	150	110	78				65				28	22		М20	3,4
40	165	125	88			3	75				36	22		М20	4
50	195	145	115	36	34		95	12	8	4	46	26		М24	6,9
65	220	170	140	40	38		110				60		8		9,6
80	230	180	150				130				76				10,6
100	265	210	175				160				94	30		М27	14,1
125	310	250	210	45	43		190				118	33		М30	22,3
150	350	290	250	55	53		205	14	10	4,2	142	33	12	М30	34,7
200	430	360	315	60	58		275	17	11	5,8	196	39		М36	58
250	500	430	380	70	68		330	17	11	5,8	244	39		М36	95,3
300	585	500	410	80	77	4	380	23	14	8,5	294	45	16	М42	143
350	700	590	520	95	92	4	420				344	52	16	М48	2
400	770	660	595	100	97	5	480				390	52	20	М48	317

Примечание к табл. 18-20. Масса подсчитана при плотности материала - 7850 кг/м³.

Примечание. Шероховатость поверхностей А для заглушек из поковок Rа меньше или равна 100 мкм.

Черт. 5 - Исполнение 5

Таблица 21 - Исполнение 5 Давление (Ру) 4,0 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y

D₁

D₂

D₆

b₁

d₂

Номинальный диаметр болтов или шпилек

Масса, кг, не более

160

125

102

М16

2,6

195

160

133

121

4,3

100

230

190

158

150

М20

5,9

150

300

250

212

204

142

М24

12,5

200

375

320

285

260

196

М27

22,5

250

445

385

345

313

244

М30

38,8

300

510

450

410

364

294

56,6

500

755

670

615

576

490

М42

172,8

Примечание. Масса подсчитана при плотности материала - 7850 кг/м³.
